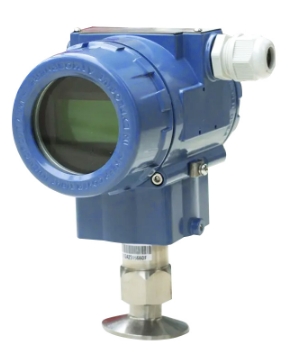

防爆壓力變送器的正確安裝

1.取壓點的選擇

(1)所選擇的測壓點應能反映被測壓力的真實大小。取壓點應選在被測介質直線流動的管段部分，不要選在管路彎管、分叉、死角及易形成旋渦的地方。

2.導壓管敷設

(1)導壓管粗細要合適，一般內徑為6~10mm，長度應盡可能短，長不得超過50米；

(2)導壓管水平安裝時應保持有1：10~1：20的傾斜度，以利于管內積存的液體（或氣體）的排出；

(3)取壓口到壓力計之間應裝設截止閥，以利于壓力變送器的檢修。

3.安裝點的確定

(1)變送器應安裝在易觀察和檢修的地方。

(2)安裝地點應力求避免振動和高溫的影響。

(3)當檢測溫度高于60℃的液體、蒸汽時，地安裝的壓力變送器取源部件應加裝環形彎或U形冷凝彎。
